Ultraschall in COMSOL simulieren: Warum Standard-FEM scheitert und wie dG-FEM das Speicherproblem löst

Die wichtigsten Erkenntnisse auf einen Blick

• Standard-Akustik-Tools stoßen bei der Ultraschall-Simulation aufgrund extrem kurzer Wellenlängen und gigantischem Speicherbedarf schnell an ihre Grenzen.
• Die Lösung liegt in der diskontinuierlichen Galerkin-Methode (dG-FEM) in Kombination mit zeit-expliziten Solvern.
• Als COMSOL Certified Consultant nutzt das Ingenieurbüro Michaelis diese speichereffiziente Methode für präzise Analysen in der zerstörungsfreien Werkstoffprüfung, Medizintechnik und Strömungsmessung.

„Können Sie eigentlich auch Ultraschall simulieren?“

Diese Frage hören wir beim Ingenieurbüro Michaelis in unseren täglichen Beratungsprojekten immer wieder. Die kurze Antwort lautet: Ja, absolut! Wer jedoch versucht, für diese Aufgabe die normalen Standard-Akustik-Tools zu nutzen, läuft numerisch sehr schnell gegen eine Wand.

Obwohl sich Ultraschall physikalisch wie normaler Schall verhält, bringt er in der numerischen Simulation ganz eigene, komplexe Hürden mit sich. In diesem Artikel geben wir einen technischen Einblick, warum herkömmliche Methoden scheitern und wie wir diese Herausforderungen in der Praxis für unsere Kunden meistern.

Das Problem: Ultraschall vs. normaler Schall

Warum kann man für Ultraschall nicht einfach die etablierten Standard-Akustik-Interfaces nutzen? Die Antwort liegt in den physikalischen Eigenschaften und den daraus resultierenden Anforderungen an die Hardware:

• Riesige Modelle & Speicherbedarf: Ultraschall zeichnet sich durch sehr hohe Frequenzen und damit extrem kurze Wellenlängen aus. Um diese räumlich in einer Simulation korrekt aufzulösen, benötigt man Berechnungsnetze, die oft viele Millionen Freiheitsgrade (Degrees of Freedom, DOFs) umfassen.
• Das Limit klassischer FEM: Klassische Finite-Elemente-Methoden (FEM) benötigen für diese enormen Netzgrößen astronomische Mengen an Arbeitsspeicher. Selbst leistungsstarke Workstations kapitulieren hier schnell.

Die Lösung: dG-FEM und zeit-explizite Solver in COMSOL

Um Ultraschall effizient und ressourcenschonend zu simulieren, setzen wir auf COMSOL Multiphysics. Das Acoustics Module der Software bietet hochspezialisierte Interfaces im Zweig "Ultrasound", die genau für diesen Zweck entwickelt wurden:

1. Convected Wave Equation, Time Explicit
2. Nonlinear Pressure Acoustics, Time Explicit

Anstatt der klassischen FEM basieren diese Interfaces auf der diskontinuierlichen Galerkin-Methode (dG-FEM), die mit einem zeit-expliziten Solver gepaart wird.

Der entscheidende Vorteil bei der Vernetzung: Bei der zeit-expliziten Methode wird der interne Zeitschritt durch die kleinsten Netzelemente limitiert. Die dG-Formulierung glänzt hier in puncto Geschwindigkeit und Effizienz. Da in COMSOL standardmäßig Formfunktionen vierter Ordnung (Quartic) verwendet werden, reicht eine Netzgröße von etwa der halben minimalen Wellenlänge völlig aus.

In der ingenieurtechnischen Praxis hat sich eine Elementgröße von λmin​/2 bis λmin​/1.5 als optimal erwiesen. Das bedeutet konkret: Sie sparen im Vergleich zur klassischen FEM enorm viel Aufwand bei der Netzgenerierung und reduzieren die Rechenzeit drastisch.

Typische Anwendungsfälle für Ultraschall-Simulationen

Die speichereffiziente dG-FEM Formulierung ermöglicht es uns, Modelle über große Distanzen (gemessen an der Wellenlänge) zu simulieren. Diese Technologie kommt in hochspezialisierten Industrie- und Forschungsbereichen zum Einsatz. Typische Anwendungen sind:

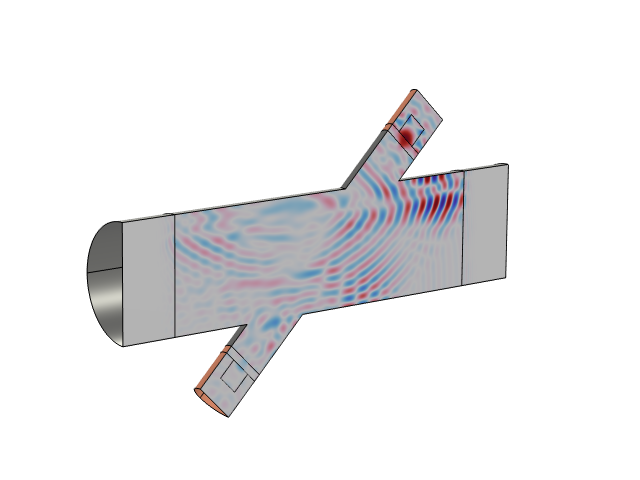

• Ultraschall-Durchflussmesser: Zur exakten Bestimmung von Strömungen durch präzise Laufzeitmessungen.
• Zerstörungsfreie Werkstoffprüfung (ZfP): Die Analyse der Ausbreitung von Ultraschall in Festkörpern ermöglicht eine zuverlässige Riss- und Fehlererkennung in kritischen Bauteilen.
• Biomedizinische Technik: Entwicklung und Optimierung von Systemen für die Ultraschall-Bildgebung oder hochintensiven, fokussierten Ultraschall (HIFU) für therapeutische Zwecke.
